Sistem za kočenje na motornim vozilima

Sistem za kočenje (kočioni sistem) je skup mehaničkih i hidrauličnih/elektronskih komponenti koji zajedno usporavaju i zaustavljaju vozilo.

Njegova osnovna uloga je bezbedno prenositi silu kojom vozač pritiska pedalu na točkove, gde se kinetička energija vozila pretvara u toplotu (trenjem) i tako smanjuje brzinu ili zaustavlja vozilo. Sistem takođe treba da bude pouzdan pri različitim uslovima (mokro, toplo, hladno), i da omogući kontrolu stabilnosti (ABS, ESP).

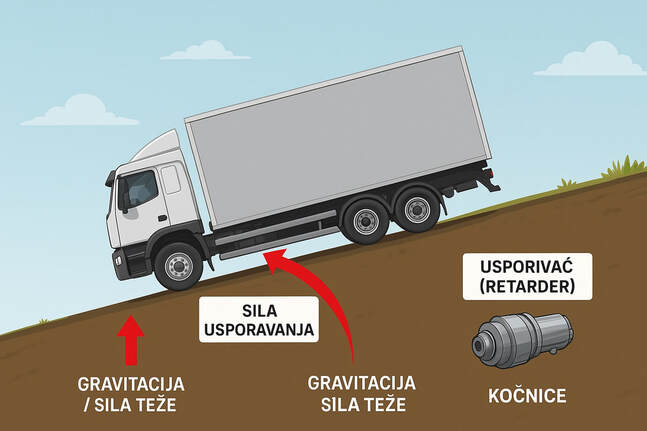

Slika 1: Usporavanje motornog vozila

Kočioni sistem nije samo skup delova koji usporavaju točkove — to je tiha i apsolutno ključna mreža koja čuva život i kontrolu vozila u svakom trenutku vožnje. Dok motor daje snagu i ubrzanje, kočnice daju obećanje: sposobnost da se ta energija bezbedno obuzda kada okolnosti to zahtevaju. U momentima kada je potrebno hitno zaustavljanje, skretanje na mokrom kolovozu ili precizno doziranje brzine u zagušenom saobraćaju, kočioni sistem radi kao poslednja linija odbrane — i često razlika između nesreće i bezbednog zaustavljanja.
Njegova uloga je višestruka. Prvo, obezbeđuje usporavanje i zaustavljanje vozila pod kontrolom vozača. Drugo, doprinosi stabilnosti i upravljivosti pri kočenju u krivini ili na nejednakim površinama. Treće, moderan kočioni sistem (ABS, ESC, odzivne tehnologije) aktivno pomaže da se spreči proklizavanje i gubitak kontrole — ne samo da zaustavi, već da to učini na način koji čuva putanju i stabilnost vozila.
Značaj kočnica proteže se i dalje od same sigurnosti putnika: efikasno kočenje štiti putničke i vozne konstrukcije, smanjuje trošenje pneumatika i drugih komponenti, i igra ulogu u ekonomiji vožnje (kraći putovi kočenja i pravilna upotreba mogu smanjiti dodatne troškove). Zato održavanje kočnica — redovna provera kočnih pločica, tečnosti, creva i sistema kontrole — nije luksuz već nužnost. Neispravan kočioni sistem nije samo problem sa vozilom; to je rizik koji utiče na sve učesnike u saobraćaju.
Ukratko: kočioni sistem je srž bezbedne vožnje — tiha, ali nepogrešiva snaga koja pretvara nameru vozača u kontrolisanu stvarnost. Poštovati ga znači poštovati život, kontrolu i odgovornost na putu.

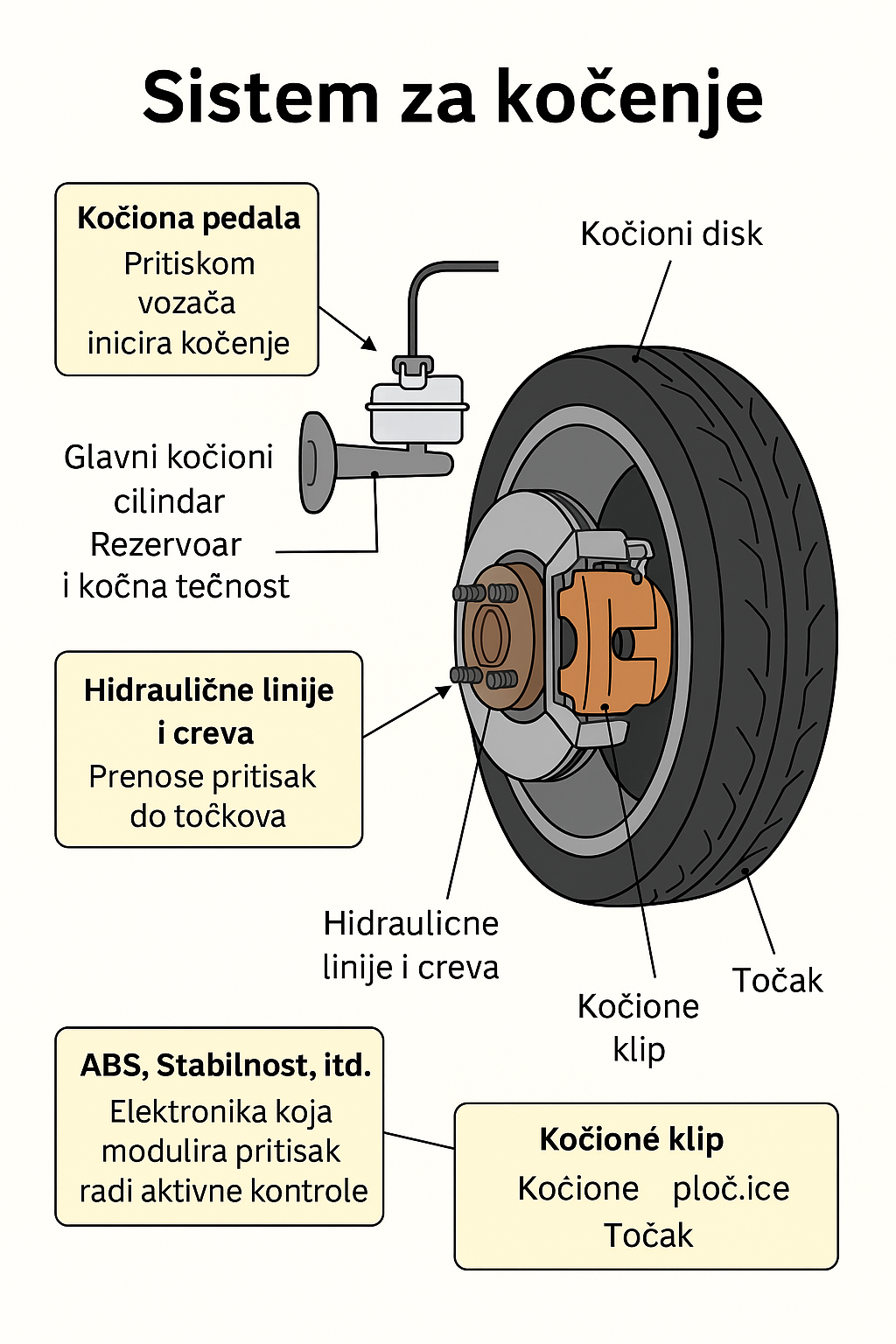

Slika 2: Sistem za kočenje na motornim vozilima-poster

Podsistemi sistema za kočenje

Radna kočnica
pomoćne kočnica
parkirna kočnica
Dopunska kočnica

Radna kočnica je zadužena za usporavanje i zaustavljanje vozila u toku vožnje, dakle da obezbedi glavni zadataka sistema za kočenje.
Iako je ona vrlo pouzdana, ipak postoji mala verovatnoća da u nekom trenutku otkaže i da se to ne bi desilo i došlo do fatalnih posledica, potrebno je vozilu obezbedati dodatni sistem koji će preuzeti ulogu kočenja u slučaju otkaza radne kočnice. Za to je namenjena pomoćna kočnica.
Parkirna kočnica služi da obezbedi dugotrajno zaustavljanje vozila u mestu(parkiranje). U nekim vozilima može preuzeti i ulogu pomoćne kočnice.
Dopunska kočnica(usporač) se koristi za blaga dugotrajna kočenja, na nizbrdici, Naročito bitnu ulogu ima kod teških putničkih, teretnih vozila i autobusa.

Slika 3: Podsistemi sistema za kočenje

Slika 4: Delovi kočnog mehanizma

Podsistemi sistema za kočenje – primeri iz prakse

Pored osnovne radne kočnice (najčešće hidraulične ili pneumatske), savremena vozila imaju i dodatne podsisteme koji povećavaju sigurnost i funkcionalnost:

Pomoćna (sekundarna) kočnica – koristi se u slučaju otkaza glavnog kočionog sistema. Može biti izvedena kao mehanička kočnica na kardanskom vratilu ili dodatni nezavisni hidraulični krug.
Parkirna (ručna) kočnica – namenjena za obezbeđenje vozila u stanju mirovanja. Najčešće mehanički sistem koji preko sajli ili elektromehaničkih aktuatora deluje na zadnje točkove.
Usporivači (retarderi) – posebno važni kod autobusa i teretnih vozila. To su uređaji (elektromagnetni, hidrodinamički ili kombinovani) koji pomažu pri dugotrajnim spuštanjima nizbrdo, rasterećujući glavne kočnice i sprečavajući njihovo pregrevanje.
Pomoćni sistemi kontrole stabilnosti – kao što su ABS (sprečava blokiranje točkova), ESP (pomaže u zadržavanju pravca) i EHB (elektro-hidraulična kočnica).

✅ Ovi podsistemi zajedno obezbeđuju da vozilo može bezbedno da usporava, da ostane stabilno i upravljivo u svim uslovima na putu.

Glavne komponente sistema za kočenje i njihova uloga

Kočiona pedala
Početna tačka procesa kočenja. Kada vozač pritisne pedalu, mehanička sila se prenosi dodirom — direktno ili preko mehanike pojačivača — na dalje komponente sistema. Intenzitet pritiska na pedalu određuje koliko snažno vozilo usporava.
Kočioni pojačivač (brake booster / servomotor)
Ova jedinica ublažava napor vozača: koristeći vakuum ili električni aktuator, pojačivač uvećava silu koju pedala prenosi na glavni cilindar. Zahvaljujući njemu, nije potrebna velika fizička snaga da bi se postiglo snažno kočenje.
Glavni cilindar (master cylinder)
Glavni cilindar prevodi mehanički pritisak pedale u hidraulički pritisak u kočionoj tečnosti. U svom rezervoaru drži kočnu tečnost i distribuira pritisak kroz hidraulične linije ka kočionicama na točkovima.
Rezervoar i kočna tečnost
Kočna tečnost prenosi pritisak i mora podnositi visoke temperature bez ključnih promena osobina. Bitno je da bude suva (bez vlage), jer voda smanjuje tačku vrenja tečnosti i narušava bezbednost — zato se tečnost menja po preporučenim intervalima.
Hidraulične linije i creva
Funkcija ovih vodova je da nepropusno i pouzdano prenesu pritisak od glavnog cilindra do kočionih klipova ili točkastih cilindara. Fleksibilnost creva je važna kod pokretnih delova osovine i upravljača.

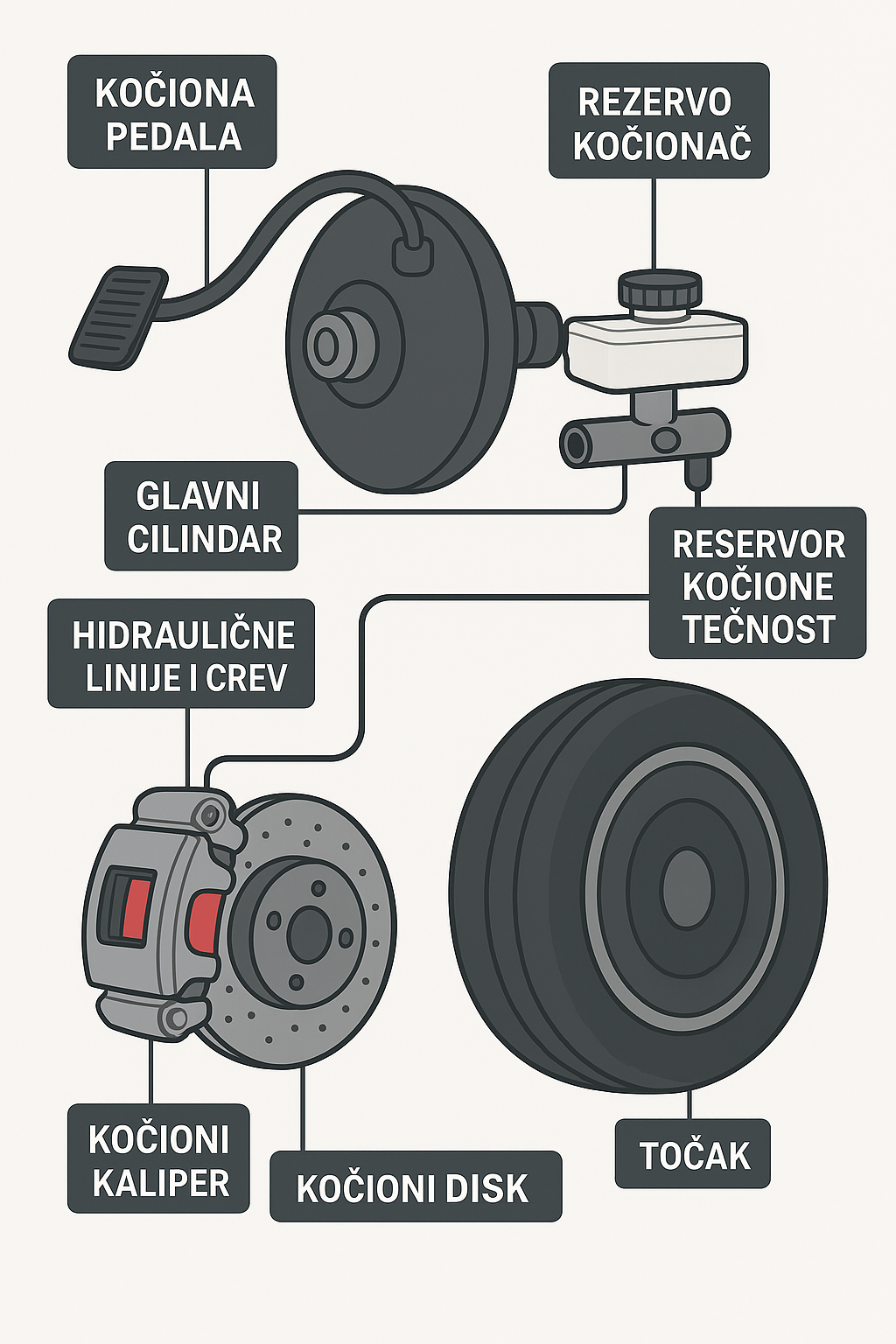

Slika 5: Glavne komponente sistema za kočenje

Disk kočnice
Sastoje se iz rotora (kočioni disk) koji rotira sa točkom, kalipera koji potiskuje klipove i kočionih pločica koje pritiskom stvaraju trenje. Diskovi osiguravaju brzo odvođenje toplote i efikasno zaustavljanje, zbog čega su široko rasprostranjeni na savremenim vozilima.
Kočione pločice (brake pads)
Materijal koji stvara trenje protiv diska i postepeno se troši. Njihovo stanje direktno utiče na zaustavni put i bezbednost — redovna provera i zamena su obavezni.
Doboš (drum) i kočione papuče (shoes)
Alternativna konstrukcija u kojoj se papuče šire prema unutrašnjem zidu bubnja i tako stvaraju kočenje. Doboši su ekonomičniji i često se koriste kao zadnje, parking kočnice kod nekih vozila.
Točkasti cilindri (wheel cylinders)
Kod doboš sistema, ovi cilindri pretvaraju hidraulički pritisak u mehaničko pomeranje papuča. Njihovo curenje ili zapekavanje direktno narušava rad doboš sistema.
Proporcionalni i balans ventili
Ovi ventili pametno raspodeljuju kočnu silu između prednje i zadnje ose ili između različitih krugova kočnog sistema. Cilj je sprečiti da zadnje kočnice blokiraju pre vremena i osigurati stabilno i efikasno zaustavljanje.
ABS modul (Anti-lock Braking System)
Sastoji se od senzora brzine točkova, ventilskog bloka i kontrolne jedinice. Prateći brzinu obrtanja točkova, ABS brzo prilagođava kočioni pritisak kako bi se sprečilo blokiranje točkova pri naglom kočenju, čime se čuva upravljivost vozila.
ESP / TCS (stability control & traction control)
Ove elektronske kontrole rade sa ABS-om i kočenjem pojedinačnih točkova kako bi se stabilizovalo vozilo u kritičnim situacijama (proklizavanje, zanošenje). One aktivno doprinose bezbednosti, korigujući pravac ili prianjanje.
Parking (ručna) kočnica
Mehanički sistem (kablom) ili elektronska izvedba koja zaključava kočioni mehanizam da bi vozilo ostalo u mestu prilikom parkiranja. Kod modernih automobila često se koristi elektronska parking kočnica sa dodatnim sigurnosnim funkcijama.

Kako sve to radi zajedno (kratak zaključak)
Kočioni sistem je složen skup elemenata koji od pedale do točka pretvara nameru vozača u kontrolisano usporavanje. Svaka komponenta ima svoju ulogu: od pojačivača koji olakšava rad pedale, preko glavnog cilindra i hidraulike koja prenosi silu, do konkretnog mehaničkog delovanja diskova ili doboša. Elektronski sistemi (ABS, ESP, EBD) nadograđuju ovaj osnovni princip, dodajući sigurnost i stabilnost u realnim uslovima vožnje. Redovno održavanje — provera tečnosti, pločica, diskova, creva i elektronskih senzora — ključno je za pouzdan rad i bezbednost.

Dodatne delovi / pojmovi

ABS senzori (wheel speed sensors)
Merenje brzine svakog točka za ABS/ESP funkcije.
Proširivač pritiska / akumulatori u ABS-u
Komponente koje pomažu u modulaciji pritiska.
Kočioni diskovi/pločice materijali — metal, keramika, organski materijali; utiču na performanse i habanje.

Moderne tehnologije u kočionim sistemima

ABS (Anti-lock Braking System)
Sistem sprečava blokiranje točkova pri naglom kočenju, čime omogućava vozaču da zadrži kontrolu i upravljivost vozila.

EHB (Electro-Hydraulic Brake)
Kombinacija elektronike i hidraulike – elektronski signal aktivira hidraulični aktuator umesto klasične mehaničke veze. Obezbeđuje brži odziv i veću sigurnost.

ESP (Electronic Stability Program)
Sistem koji prati stabilnost vozila i automatski koči pojedine točkove kako bi sprečio proklizavanje i zanošenje u krivinama.

Regenerativno kočenje
Najčešće se koristi kod hibridnih i električnih vozila. Deo kinetičke energije se pri kočenju vraća u električnu energiju i skladišti u bateriju.

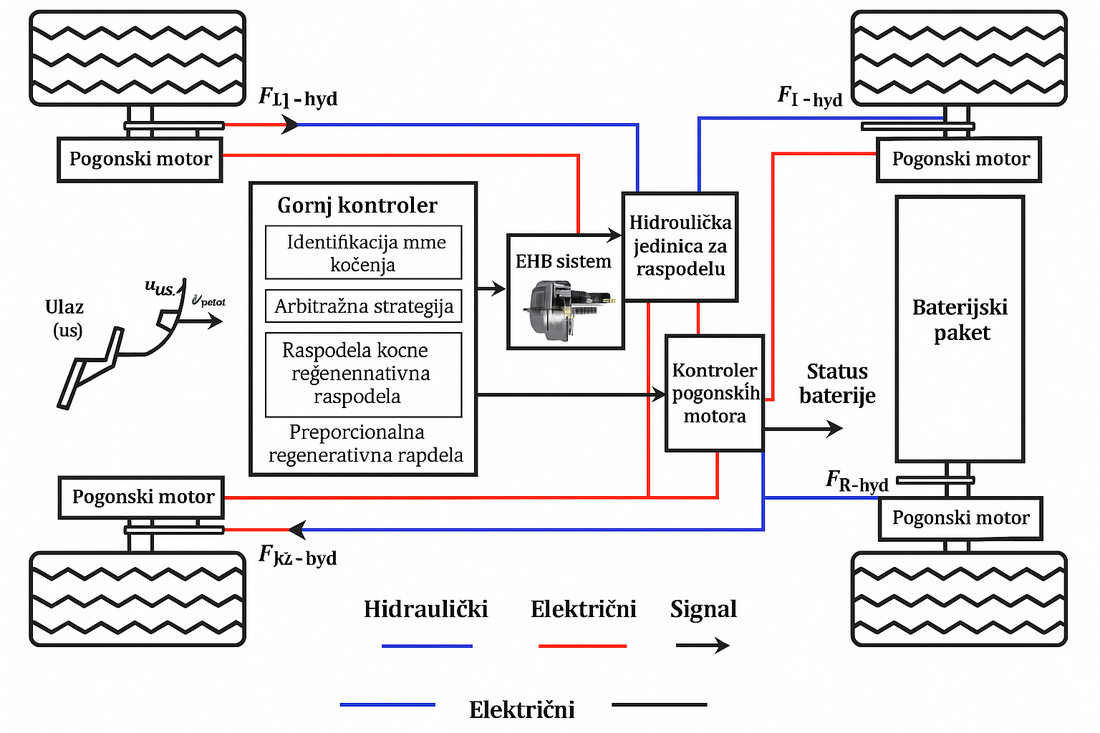

Slika 6: integrisani elektro-hidraulični kočni sistem (EHB – Electro-Hydraulic Brake system)

Na slici je prikazan integrisani elektro-hidraulični kočni sistem (EHB – Electro-Hydraulic Brake system).
Objašnjenje rada sistema:

Vozač unosi komandu pritiskom na papučicu kočnice (Driver’s Input).
Ta komanda se električno prenosi do gornjeg kontrolera (Upper Controller), koji analizira nameru vozača i određuje strategiju kočenja:
- Identifikacija namere kočenja(Braking Intention Identification) – prepoznaje koliko vozač želi da koči.
- Arbitražna Strategija(Arbitration Strategy) – raspodeljuje komandu između regenerativnog i hidrauličnog kočenja.
- Raspodela kočne sile(Braking Force Distribution) – odlučuje koliko sile ide na prednju, a koliko na zadnju osovinu.
- Proporcionalna regenerativna raspodela)Regeneration Proportional Distribution – kod električnih vozila određuje koliko sile se vraća u bateriju putem regenerativnog kočenja.
Nakon toga signal ide do EHB sistema, koji pretvara električni signal u hidraulički pritisak.
Hidraulična sila se preko Hidraulične jedinice za raspodelu (Hydraulic Distribution Unit engl.) raspoređuje na kočnice točkova.
Paralelno, Drive Motor Controller upravlja elektromotorima i regenerativnim kočenjem, a informacije o statusu baterije utiču na to koliko regeneracije može da se koristi.

Šta je EHB?
EHB (Electro-Hydraulic Brake) je kočioni sistem gde nema direktne mehaničke veze između papučice i kočnih cilindara. Papučica šalje signal elektronici, a ona aktivira hidraulične aktuatora (tzv. brake-by-wire).
Kod kojih vozila se koristi?
Ovaj sistem se najčešće koristi kod hibridnih i električnih vozila, gde se kombinuje regenerativno kočenje (elektromotor usporava vozilo i puni bateriju) sa klasičnim hidrauličnim kočenjem (diskovi/doboši). Primeri:

Toyota Prius i drugi hibridi,
Tesla i drugi električni automobili,
moderni plug-in hibridi i neka luksuzna vozila sa naprednim kočionim sistemima.

Ukratko: ovo je kočioni "by-wire" sistem koji kombinuje hidrauliku i elektroniku radi efikasnog i sigurnog kočenja, a posebno je pogodan za električna i hibridna vozila jer optimizuje povrat energije u bateriju.

Šta je Pogonski motor(Drive Motor engl.)?

To je elektromotor koji pogoni točkove (zato se i zove drive motor – motor za pogon).

U električnim vozilima (EV) i hibridima on ima dvostruku ulogu:
1. Radi kao motor – pretvara električnu energiju iz baterije u mehaničku energiju → točkovi se okreću.
2. Radi kao generator – kad vozač pusti gas ili pritisne kočnicu → elektromotor usporava vozilo i vraća deo energije nazad u bateriju (regenerativno kočenje).

Kako radi pri različitim režimima?

Vožnja (ubrzanje)
- Baterija šalje struju u elektromotor.
- Elektromotor stvara obrtni moment na osovini i okreće točkove.
- Sve ide preko električne veze (nema menjača kao kod klasičnih auta, često samo reduktor).
Kočenje – regeneracija
- Kada vozač pusti papučicu gasa ili blago pritisne kočnicu, elektronika prebacuje motor u režim generatora.
- To znači da motor “koči” točkove, ali pritom proizvodi električnu energiju → puni bateriju.
- Osećaš usporenje, iako kočione pločice (hidraulika) nisu ni dodirnule diskove.
Kočenje – jako / hitno
- Ako treba velika sila kočenja, uključuje se i hidraulični sistem (diskovi + pločice).
- Drive motor i dalje može da generiše deo sile, ali elektronika kombinuje oba efekta da se postigne optimalno zaustavljanje.

Šta je hidraulični aktuator u EHB?

U klasičnim kočnicama vozač preko papučice i glavnog cilindra stvara pritisak koji hidraulično stiže do kočionih klipova (cilindara u čeljustima).
Kod EHB sistema (Electro-Hydraulic Braking):

Vozač pritisne pedalu, ali papučica je povezana sa senzorima, a ne direktno sa kočionim cilindrima.
Senzor šalje signal elektronici → ECU odlučuje koliko kočenja je potrebno.
Električni motor pokreće hidraulični aktuator, koji stvara pritisak u kočionom sistemu i potiskuje ulje do čeljusti (tj. do klipova koji guraju pločice).

Dakle, vozač više ne pravi pritisak mehanički, već se pritisak generiše električno-hidrauličkim putem.

Servis i održavanje

Servisni listić – sistem kočenja
(kratke stavke + intervali održavanja)

Kočiona tečnost – Proveriti nivo mesečno; menjati na 2 godine ili prema uputstvu proizvođača.
Kočione pločice – Vizuelna provera svakih 10.000 km; menjati kada debljina padne ispod 3 mm.
Kočioni diskovi – Proveriti istrošenost i ravnost na 20.000 km; menjati prema specifikaciji.
Kočioni doboši i papuče – Provera svakih 20.000 km; menjati po potrebi.
Hidraulične linije i creva – Vizuelna provera na pukotine i curenja svakih 6 meseci.
ABS/ESP senzori – Dijagnostika jednom godišnje ili kod upaljene lampice na tabli.
Parking kočnica – Provera zatezanja sajle i rada mehanizma jednom godišnje.

Česti simptomi i uzroci kvarova po komponentama

Sporo ili otežano kočenje → Proveriti nivo i kvalitet kočione tečnosti; stanje pločica i diskova.
Povlačenje vozila u stranu pri kočenju → Neujednačen rad kočionih cilindara, nejednaka istrošenost pločica.
Vibracije pri kočenju → Izkrivljeni diskovi ili neravnomerno trošenje pločica.
„Spužvasta“ pedala → Prisustvo vazduha u sistemu, curenje tečnosti.
Čujno škripanje ili cviljenje → Istrošene pločice ili kontaminacija diskova.
Dugačak hod pedale → Istopljena tečnost, istrošeni cilindri ili loše podešena park kočnica (kod doboša).
ABS lampica svetli → Neispravan senzor brzine točka, problem u ABS modulu.

Slika 7: Servis i održavanje sistema za kočenje-servisni listić

Vrste sistema za kočenje

Mehanički / konvencionalni sistemi.
Hidraulički kočioni sistem. Kretanje pedale pretvara se u hidraulički pritisak u kočionom cilindru koji prenosi silu do kočionih klipova/pakni.
Pneumatski (vazdušni) kočioni system. Koristi komprimovani vazduh za aktivaciju kočionih sklopova
Elektromagnetni / Eddy-current kočioni sistemi. Kočioni učinak stvara se elektromagnetima (ili pomoću eddy-struja) bez dodirivanja klasičnih kočionih obloga
Regenerativno kočenje. Kod električnih i hibridnih vozila motor radi kao generator pri usporavanju — kinetička energija pretvara se u električnu i vraća u bateriju.
Elektronske asistencije i kontrole (sistemi koji poboljšavaju kočenje)
1. ABS (Anti-lock Braking System). Sprečava blokiranje točkova pri naglom kočenju, omogućava upravljivost.
  ESC/ESP (Electronic Stability Control) Pomaže u održavanju stabilnosti vozila pri proklizavanju, koči pojedinačne točkove.
2. EBD (Electronic Brakeforce Distribution) Dinamički raspodeljuje kočnu silu između osovina/otkvačaja radi optimalnog zaustavljanja.
. Parkiranje / ručna kočnica. Mehanički (ručna poluga, kabel) ili elektronski aktivirani parking kočnice (e-parking brake).Održava vozilo zaustavljeno u mirovanju; elektronske verzije nude automatsko aktiviranje
Motorno/retardersko kočenje (engine brake / exhaust brake / Jake brake kod dizela). Smanjenje snage motora ili promjena puta ispuha da se iskoristi otpor motora za usporavanje (bez trošenja kočnica). Koristi se uglavnom kod teških i kamiona.Prednost je smanjivanje habanja kočnica pri dugotrajnom spuštanju niz padinu.

Kratke preporuke i zaključak

Moderni automobili uglavnom koriste kombinaciju disk + hidraulika uz ABS/ESP/EBD za sigurnost.
Teška vozila preferiraju pneumatske sisteme zbog snage i pouzdanosti.
Regenerativno kočenje postaje standard za EV-e, ali ne ukida potrebu za mehaničkim sastavom.
Održavanje (tečnost, pločice, diskovi, creva, kompresori kod zračnih sistema) ključno je za sigurnost.

Primeri sistema za kočenje na drumskim vozilima

Tip sistema	Opis sistema (ukratko)	Primeri vozila
Hidraulični	Koristi kočionu tečnost i glavne cilindre za prenos i pojačanje sile sa pedale (tiresplus.com). Ovo je standardni sistem u većini savremenih putničkih automobila i lakih kamiona, omogućavajući efikasno zaustavljanje uz pomoć disk ili doboš kočnica.	Volkswagen Golf, Toyota Corolla, Ford Fiesta, Honda Civic, BMW Serija 3, Mercedes C-Klasa, Hyundai i30, Kia Ceed, Škoda Octavia, Renault Clio
Pneumatski (zračni)	Koristi komprimovani vazduh za prenos sile kočenja na kočione cilindriće (uti.edu, ccjdigital.com). Uobičajen je glavni sistem na teškim kamionima i autobusima zbog bolje prilagođavanja velikoj masi vozila.	Volvo FH (šleper), Mercedes-Benz Actros, Scania R-serija, MAN TGX, Iveco Stralis, Freightliner Cascadia, Kenworth T680, Peterbilt 579, Volvo 7900 (autobus), Mercedes Citaro (autobus)
Elektromehanički (by-wire)	Prenos komandi i sile vrši se električnim signalima i elektromotorima, bez kočione tečnosti (oemoffhighway.com, en.wikipedia.org). Nudi preciznu kontrolu i manji broj mehaničkih delova, ali za sada nije implementiran u serijskim vozilima – dostupni su samo konceptni sistemi (npr. ZF “dry brake-by-wire” sistem).	– (konceptni sistemi za buduće električne automobile)
Mehanički	Sila sa pedale prenosi se direktno preko kablova, šipki ili poluga, bez hidrauličnog posredovanja (tiresplus.com). Bio je glavni sistem na ranim automobilima (npr. Ford Model T – en.wikipedia.org), dok se danas javlja pretežno kao ručna (parking) kočnica.	Ford Model T (1908–1927), stari radni traktori i drugi oldtajmeri
Regenerativni	Kod električnih i hibridnih vozila elektromotor (generator) preuzima deo kočenja: usporava vozilo dok puni bateriju (tiresplus.com). Time se poboljšava energetska efikasnost i smanjuje habanje tradicionalnih kočnih obloga.	Toyota Prius (hibrid), Nissan Leaf (EV), Tesla Model 3, BMW i3 (EV), Mitsubishi Outlander PHEV, Volvo XC90 T8, Honda I

Dalja literatura i izvori

Ako želite da detaljnije proučite moderne kočione sisteme (ABS, EHB, ESP, regenerativno kočenje), preporučujemo sledeće izvore:
